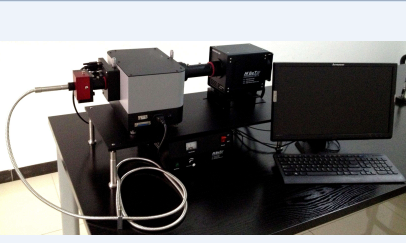

可調單色光源

LLX系列波長可調單色光源由氘燈、溴鎢燈或氙燈光源等搭配單色儀

，配合濾光片輪等周邊附件，組合而成的可調光源系統。

主要特點：

源穩定性好，電流紋波系數：＜2％，恒流精度：＜1％，恒功精度：＜3％；

集成度高，系統整合在一塊光學平板上，光路穩定且便于運輸；

光路經過優化，達到大的光輸出效率；

輸出帶寬連續可調，0.1-30nm（依據不同刻線數光柵）；

軟件可實現波長選擇、光柵選擇和濾光片輪控制，全自動提供全光譜單色光，

設置起始波長，終止波長，步長間隔，延遲時間等，點擊運行即可，

配合電化學工作站等，方便測試ipce和IV等；

復合光源選擇指南

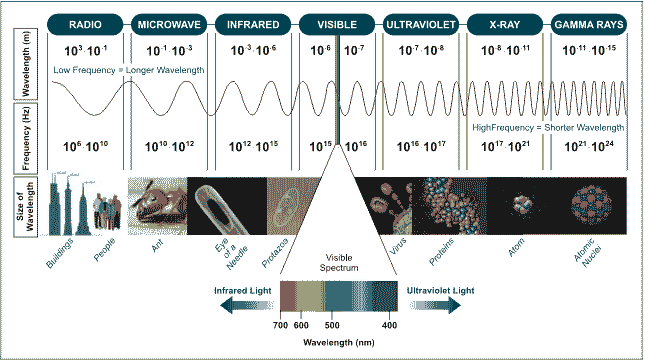

    光源指能發出一定波長范圍的電磁波（包括可見光與紫外線、紅外線和X光線等不可見光）

的物體。通常指能發出可見光的發光體。凡物體自身能發光者，稱做光源，又稱發光體，如太陽、

恒星、燈以及燃燒著的物質等都是。但像月亮表面、桌面等依靠它們反射外來光才能使人們看到它們，

這樣的反射物體不能稱為光源。

在我們的日常生活中離不開可見光的光源，可見光以及不可見光的光源還被廣泛地應用到工農業，

醫學和國防現代化等方面。

  可見光光源常用于日常照明或顯示信號；不可見光光源通常用于醫療、通信、夜間照相等特殊用途。

對光源光譜的研究，還可分析發光物質的結構和成分。

  光源主要分為：熱輻射光源，例如，太陽、白熾燈；氣體放電光源，例如，炭精燈、水銀燈、熒光燈等。

    激光器是一種新型光源，具有發射方向集中、亮度高、相干性優越和單色性好等特點。

◆ 氙燈：200-2500nm（250-1800nm）

   ◇具有很高的輻射度，色溫高達6000K

   ◇發光區域小，容易用來做準直光束

   ◇光譜覆蓋范圍寬

   ◇背反射鏡設計結構，可提升50%以上的光使用效率

   ◇紫外波段輸出能量高，適合用來做激發光源

   ◇能用來模擬太陽光譜

◆ 氘燈：200-400nm

   ◇非常高效的紫外光源

   ◇紫外波段內光譜平滑

   ◇具有多條特征譜峰，可用來作為波長校準光源

◆ 溴鎢燈：250-2700nm（300-2500nm）

   ◇具有很高的輸出穩定度

   ◇光譜覆蓋范圍寬

   ◇背反射鏡設計結構，可提升50%以上的光使用效率

   ◇全譜范圍內光譜連續且平滑

   ◇可用來標定成為標準白光光源

◆ 紅外光源：1-16μm

   ◇光譜覆蓋范圍寬   ◇使用壽命長

◆ 其它光源：

   ◇低壓汞燈光源：擁有多個特征峰，用于光譜儀器波長校正，或者用作紫外激發光源

   ◇光譜輻射度標準光源：用于光譜儀器系統響應校正

   ◇太陽光模擬器：用于模擬太陽光

   ◇復合光源：根據光譜覆蓋的需要，由兩個燈經過光路優化復合而成，也可根據客戶需要進行兩個以上的燈泡復合光路設計，詳情請咨詢銷售工程師。

● 光源的關鍵性能指標

◆ 光譜范圍

選擇光源時，特別是在光譜應用中，光譜范圍是考慮因素。同時，需要注意的是，要選擇的光源，盡可能在需要的光譜范圍內具有較高的光輸出效率，在不需要的光譜范圍內具有較低的光輸出效率，因為不需要的那部分光譜會引起雜散光的問題。

    另外，如果是做透射、反射/吸收光譜，需要特別注意的是，必須選擇在測量范圍內光譜曲線平滑的光譜。比如，在做800-1100nm光譜范圍內的反射光譜時，單就光譜范圍而言，有氙燈（200-2500nm）和溴鎢燈（250-2700nm）符合要求，但從實際測量角度來看，由于氙燈在這個范圍內具有較多的尖銳的光譜峰，會造成測量的不準確，因而要選擇譜線平滑的溴鎢燈來進行測量。

◆ 輻射功率

  通常選擇光源功率時需要考慮實際使用條件下的輻射功率，這不僅有輸出功率的因素，同時還有發光區域大小、收光效率等方面的影響。比如，在不考慮收光效率等因素的影響條件下，比較75W氙燈和150W氙燈在相同的空間位置上能夠產生的輻射功率，75W氙燈是150W氙燈的2.7倍，這是由于雖然前者輸出功率只有后者的一半，但后者的發光區域（弧光）是前者的8.8倍，因而在相同的空間位置上的功率密度反而小。

  因此在選擇光源時，不僅要考慮光源輸出功率，還要考慮其它因素，特別是光斑大小引起的輻射功率密度的影響，通常我們可以通過選擇適當?shù)氖展庀到y(tǒng)來提高光的收集效率。

  光譜輻射度的單位通常是：W m-3 Sr-1nm-1，或W m-2 nm-1，差異的部分實際是收光的立體角度（如圖），它與收光系統（如透鏡）的相對孔徑數對應，被稱為收光系數。

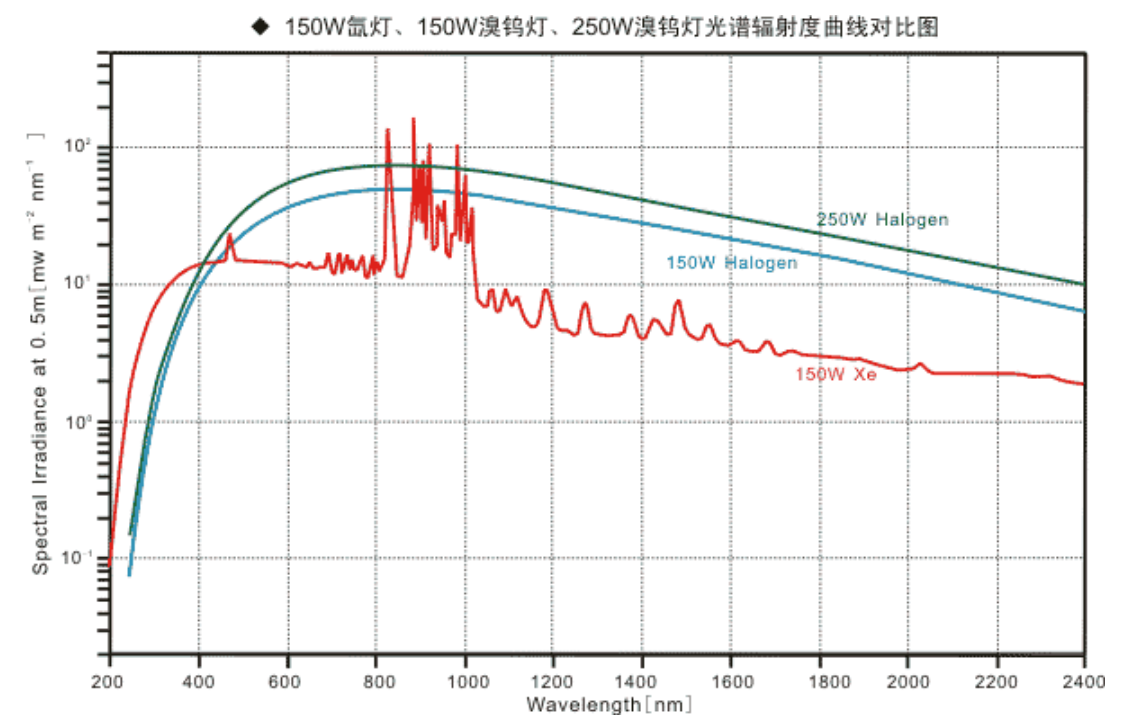

不同類型光源的光譜輻射度曲線

◆ 輸出總功率

在大多數輻射區域面積較大的應用中，輸出總功率更為重要。

◆ 發光區域尺寸和形狀

對光源發光區域的尺寸和形狀進行選擇，是為了得到與目標區域更匹配的的光斑形狀，從而提高光源的實際使用效率。比如，長條形的光斑更適合于光譜儀的狹縫設計。

◆ 光源均勻性和穩定性

對于某些光學測量，需要用到較高的空間均勻性和時間穩定性，這時就需要進行特殊的光學設計和電源設計。比如太陽能電池的特性測量等。

通常來說，溴鎢燈的光源穩定性要優于氙燈等弧光放電類型的光源。

◆ 太陽光模擬器的主要特性及指標參數

太陽光模擬器是用來模擬太陽光的光源，具有較高的太陽光譜匹配度、空間均勻性以及時間穩定性。

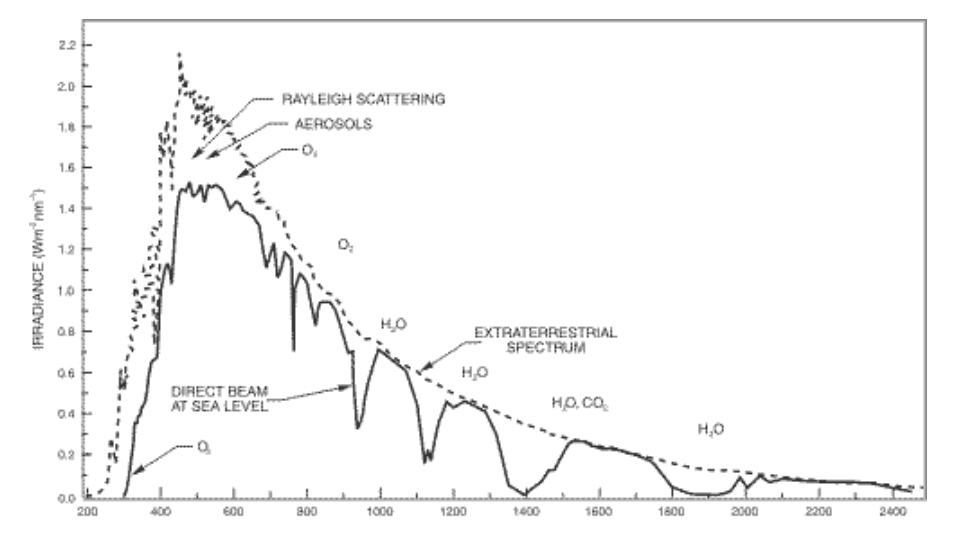

標準太陽光譜和穿透大氣層到達地球表面的太陽光譜如下：

據相關標準規定，約1000W/m2（@AM1.5G濾光片）的光功率密度被稱為一個太陽常數。

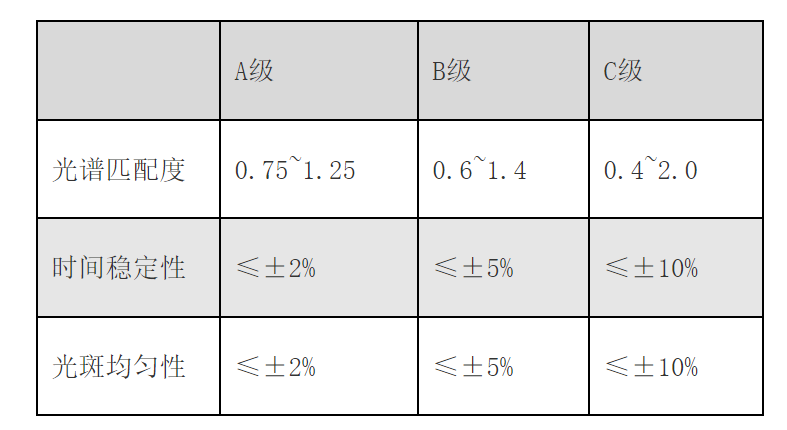

太陽光模擬器的不同級別對應的光譜匹配度、時間穩定性和光斑均勻性，如下表（根據IEC60904-9規定）：

應用軟件：

操作系統：WindowsXP/Window2000/Windows98

硬件要求：內存128MB以上，CPU500M以上。

可連接數據采集器和多款鎖相放大器進行光譜掃描。

開機自動定位，定位位置用戶根據需求設定

多種保存文件格式(.tee/.bmp/.jpg/.xls/.txt等)

譜線顯示放大、縮小、即時打印

頻域、時域雙重掃描功能

多光柵切換位置設定和掃描過程的多光柵自動切換

濾光片切換位置設定掃描過程的濾光片自動切換

選配六檔濾光片輪，氙燈光源必配。

濾光片輪為光譜儀系列配套產品，可用于消除多級光譜，與我公司生產的系列單色儀/光譜儀配套使用，

在啟用狀態可自動歸零定位，實現掃描過程中的濾光片自動更換，在非啟用狀態可手動控制。

該濾光片輪安裝3塊長波通濾光片，檔為空，不安裝任何濾光片，第二到第四檔標準配置濾光片材料分別為ZJB320, CB535, HWB850，使用范圍185-1800nm，第五和六檔為預留濾光片孔，可以安裝任何濾光片。

重量：0.7kg
