Co2激光場鏡-10.6um

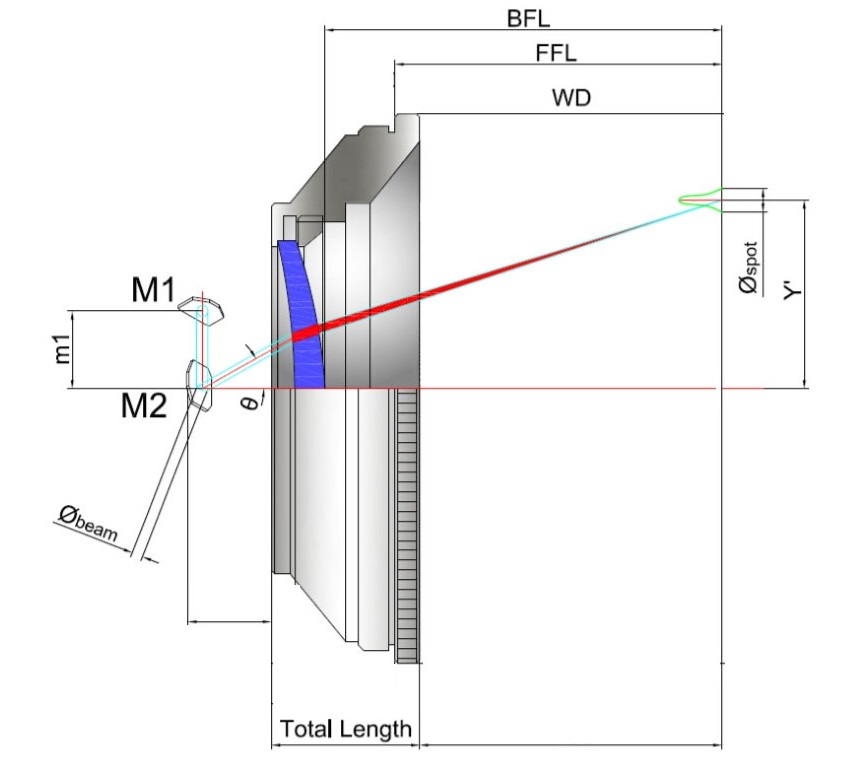

   F-Theta掃描透鏡又稱平場聚焦鏡，也簡稱為掃描透鏡或場鏡。它的像高等于焦距乘以掃描角（y=Fθ），不同于普通透鏡 Y= Ftanθ。它是經過特別設計使得光束入射角與像面上的光斑位置滿足線性關系，從而可以通過控制入射光束的掃描角來控制光斑在像面上的位置，形成線性的掃描速率，最終激光束能夠在整個打標平面內形成均勻大小的聚焦光斑。
  工作波長：10.6μm；指示光：紅光。

  應用范圍：激光打標、雕刻、快速成型、表面處理、鉆孔、焊接、切割、3D打印等激光系統中。
一、CO2激光場鏡 - 單片式 - 入射光斑10mm系列
  鏡頭外徑89mmX24mm高度，螺紋M85X1。工作波長：10.6μm；指示光：紅光。

產品編號 掃描 有效 入射光 掃描 中心光 邊緣光   鏡頭 工作
范圍 焦距  直徑 角度 斑尺寸 斑尺寸 外徑X長度 距離
Product ID Scan EFL Input Scan  Center Edge   Outer  WD
Field Beam Angel Spot Size Spot Size   DiaXL
（mm） (mm) Φ(mm ) （±o） Φ(μm) Φ(μm)   (mm) (mm)
LL1-10.6-44Z-10-D10 10X10  44  10  28o  93  99 Φ89X24 40.0
LL1-10.6-50Z-12-D10 12X12  50  10  28o  50  56 Φ89X24 45.0
LL1-10.6-52Z-35-D10 35X35  52  10  28o  126  130 Φ89X24 35.36
LL1-10.6-75Z-50-D10 50X50  75  10  28o  215  242 Φ89X24 57.82
LL1-10.6-100Z-70-D10 70X70  100  10  28o  180  190 Φ89X24 78.69
LL1-10.6-131Z-90-D10 90X90  131  10  25o  200  242 Φ89X24 122.0
LL1-10.6-150Z-110-D12 110X110  150  12  28o  276  311 Φ89X24 129.96
LL1-10.6-200Z-140-D15 140X140  200  15  28o  300  376 Φ89X24 181.17
LL1-10.6-250Z-175-D15 175X175  250  15  28o  320  395 Φ89X24 232.73
LL1-10.6-300Z-210-D12 210X210  300  12  28o  500  630 Φ89X24 283.62
LL1-10.6-360Z-250-D12 250X250  360  12  28o  475  481 Φ89X24 344.66
LL1-10.6-433Z-300-D12 300X300  433  12  28o  520  760 Φ89X24 414.48
LL1-10.6-450Z-330-D14 330X330  450  14  28o  622  752 Φ89X24 446.12
LL1-10.6-480Z-350-D14 350X350  480  14  28o  670  890 Φ89X24 464.5
LL1-10.6-573Z-430-D12 430X430  573  12  28o  930  1028 Φ89X24 559.13
LL1-10.6-720Z-520-D12 520X520  720  12  28o  1152  1382 Φ89X24 729.14
LL1-10.6-934Z-680-D12 680X680  934  12  28o  1554  1696 Φ89X24 920.0
LL1-10.6-977Z-700-D12 700X700  977  12  28o  1553  1696 Φ89X24 974.8
LL1-10.6-1191Z-770-D12 770X770  1191  12  25o  1916  2120 Φ89X24 1610.0
LL1-10.6-1150Z-800-D14 800X800  1150  14  26.5o  1570  1700 Φ89X24 1137.42
LL1-10.6-1650Z-1150-D12 1150X1150  1650  12  28o  2660  2880 Φ89X24 1617.41
LL1-10.6-2128Z-1380-D12 1380X1380  2128  12  25o  3420  3880 Φ89X24 2176.0

二、CO2激光場鏡 - 單片式 - 入射光斑20mm系列
       與10mm光斑場鏡相比，20mm光斑場鏡，鏡片直徑更大，可以使用更大倍數的擴束鏡，從掃描區域中心到邊緣
更加均勻，聚焦光斑更小。與CO2激光雙片式場鏡相比，它的價格優勢明顯，具有極高的性價比。因此在精細打標和
Co2激光玻璃管上應用非常廣泛。
      鏡頭外徑90mmX24mm高度，螺紋M85X1。工作波長：10.6μm；指示光：紅光。

產品編號 掃描 有效 入射光 掃描 中心光 邊緣光 鏡頭 工作
范圍 焦距  直徑 角度 斑尺寸 斑尺寸 外徑X長度 距離
Scan EFL Input Scan Center Edge Outer Working
Product ID Field Beam Angel Spot Size Spot Size DiaXL Distance
(mm) (mm) Φ(mm) （±°） Φ(μm) Φ(μm) (mm) (mm)
LL1-10.6-100Z-70-D20 70X70 100  20 28o 150 160 Φ90X24 88.5
LL1-10.6-200Z-135-D20 135X135 200  20 28o 304 470 Φ90X24 193.7
LL1-10.6-200Z-145-D20 145X145 200  20 28o 304 472 Φ90X24 193.7
LL1-10.6-250Z-175-D20 175X175 250  20 28o 324  490  Φ90X24 237.0
LL1-10.6-420Z-300-D20 300X300 420  20 28o 450 600 Φ90X24 403.6
LL1-10.6-448Z-320-D20 320X320 448  20 28o 445 455 Φ90X24 440.0
LL1-10.6-480Z-350-D20 350X350 480  20 28o 420 710 Φ90X24 479.0
LL1-10.6-573Z-365-D20 365X365 573  20 28o 540 740 Φ90X24 576.6
LL1-10.6-573Z-400-D20 400X400 573  20 28o 540 740 Φ90X24 576.6
LL1-10.6-574Z-420-D20 420X420 574  20 28o 540 740 Φ90X24 576.6
LL1-10.6-620Z-450-D20 450X450 620  20 28o 490 590 Φ90X24 622.0
LL1-10.6-720Z-560-D20 560X560 720  20 28o 700 960 Φ90X24 719.6
LL1-10.6-742Z-540-D20 540X540 742  20 28o 752 848 Φ102X24 744.0
LL1-10.6-830Z-600-D20 600X600 830  20 28o 818 894 Φ90X24 816.9
LL1-10.6-1100Z-700-D20 700X700 1100  25 25o 846 1166 Φ90X24 1123.0



三、CO2激光場鏡 - 雙片式

      雙片式CO2激光場鏡是由2片鏡片組成的。與單片式場鏡相比，光斑更小，掃描區域中心到邊緣的光斑
更加均勻，畸變更小，主要滿足高端需求，應用于一些高要求的打標、鉆孔、切割、3D打印等工作中。
      工作波長：10.6μm；指示光：紅光；螺紋M85X1。

產品編號 掃描 有效 入射光  最大 中心光 邊緣光 工作   鏡頭
范圍 焦距 直徑 入射角 斑尺寸 斑尺寸 距離 外徑X長度
Scan EFL Input Scan Center Edge WD Outer
Product ID Field Beam Angel Spot Size Spot Size DiaXL
(mmxmm) (mm) Φ(mm ) (±°) Φ(μm) Φ(μm) (mm) (mm)
LL2-10.6-100Z-70-D14 70X70 100   14 28.5o  116  165 105.6 Φ92X31
LL2-10.6-150Z-105-D14 105X105 150   14 28o  171  172 161.7 Φ90X25
LL2-10.6-170Z-110-D20 110X110 170   20 25o  150  151 177.1 Φ90X31
LL2-10.6-200Z-140-D14 140X140 200   14 28.8o  188  199 229.4 Φ90X35.5
LL2-10.6-250Z-175-D15 175X175 250   15 28o  250  255 286.1 Φ94X34
LL2-10.6-300Z-168-D20 168X168 300   20 22.5°  288  304 328.3 Φ110X50
LL2-10.6-300Z-210-D20 210X210 300   20 28o  250  270 327.8 Φ110X50
LL2-10.6-360Z-250-D15 250X250 360   15 28o   370  389 393.0 Φ110X45
LL2-10.6-420Z-300-D20 300X300 420   20 28o  408  427 466.0 Φ109X53
LL2-10.6-560Z-300-D30 300X300 560   30 21.3o  364  382 604.4 Φ120X37
LL2-10.6-490Z-350-D18 350X350 490   18 28o  410  434 535.2 Φ96X23
LL2-10.6-560Z-400-D30 400X400 560   30 25o  364  382 604.8 Φ120X37
LL2-10.6-700Z-500-D30 500X500 700   30 19.6o  360  390 763.7 Φ118X37
LL2-10.6-700Z-600-D20 600X600 700   20 27o  420  440 741.5 Φ98X25
四、CO2激光場鏡-三片式
 三片式CO2激光場鏡是由三片鏡片組成，它可以更加有效地減少失真，并在整個掃描范圍內，聚焦光斑尺寸更小，更加均勻。 用于更加精細的高端應用。
    工作波長:10.6um；指示光：紅光；螺紋：M85X1。
產品編號 最大掃 有效 入射光 最大入 中心光 邊緣光  鏡頭 工作
描范圍 焦距 直徑 射角 斑尺寸 斑尺寸 外徑X長度 距離
Maximum EFL Input Scan  Center Edge Outer Working
Product ID Scan Field Beam Angel Spot Size Spot Size DiaXL Distance
(mmxmm) (mm) Ø(mm ) θ(±°) Φ(μm) Φ(μm) (mm) (mm)
LL3-10.6-80Z-50-D14 50X50  80  14  25   99  103 Φ90X39 88.03
LL3-10.6-100Z-50-D25 50X50 100  25 20.6  79  82 Φ110X61 118.65
重要說明：
1、產品詳細資料: 如果需要以上產品的詳細資料，請聯系我們索取。
2、產品編號說明： SL1（1代表單片式場鏡；2代表雙片式場鏡；3代表三片式場鏡）-10.6（工作波長：10.6um）-焦距
           +材料（Z代表硒化鋅；G代表砷化鎵；E代表鍺）-掃描范圍-D入射光斑直徑。
3、指示光的使用：砷化鎵(GaAs)和鍺(Ge)材料的CO2激光場鏡，不能透過可見光，無法使用指示光；
           硒化鋅（ZnSe）材料CO2激光場鏡，可以透過紅光，可以使用紅光指示。敬請知悉，謹慎選擇。
4、其他未列出產品：砷化鎵(GaAs)材料的CO2激光場鏡（包括單片式和雙片式）、鍺材料(Ge)的CO2激光場鏡（單片式），
