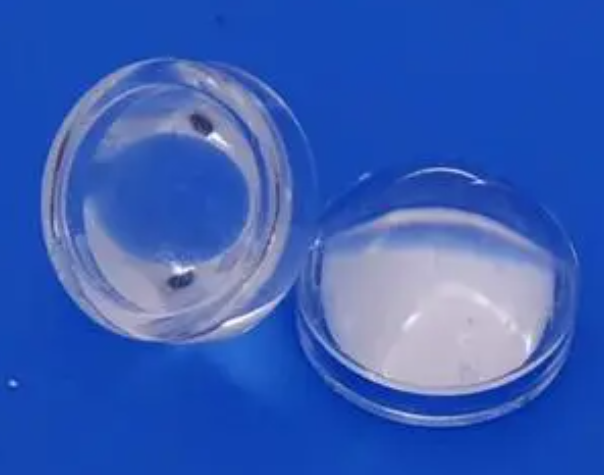

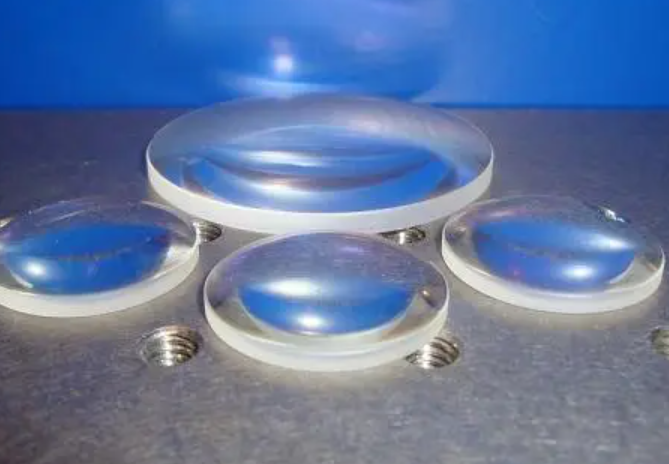

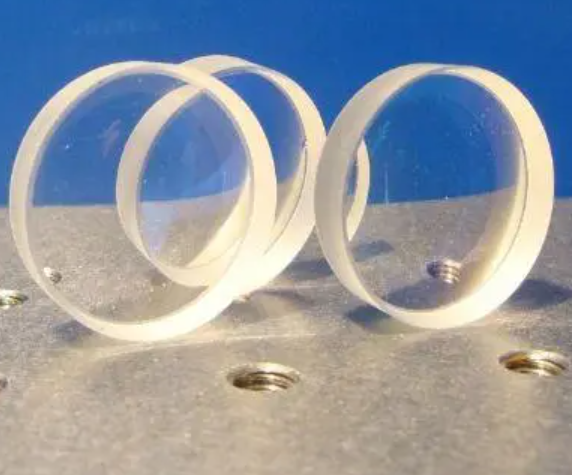

氟化鈣（CaF2）雙凸球面透鏡
材　　料:CaF2(氟化鈣)
設(shè)計波長:587.6nm
焦距公差:±1%
外形公差:+0.0/-0.1mm
厚度公差:±0.1mm
面　　型:λ/4@632.8nm
光 潔 度:80-50
偏　　心:<3'
有效孔徑:>80%
倒　　邊:<0.2×45°
鍍　　膜:IR AR Coating 3-5μm

氟化鈣（CaF2）雙凸球面透鏡                  (尺寸及鍍膜可按用戶需求定制)單位(mm)

編號(NO.)	焦距(EFL)	直徑(Dia)	R1=R2	中心厚(Tc)	邊厚(Te)	后焦距(BFL)
LL13B5766R	15.00	12.70	12.10	5.60	2.00	12.90
LL13B5922R	20.00	12.70	16.64	4.50	2.00	18.36
LL13B5864R	40.00	12.70	34.22	3.20	2.00	38.87
LL13B5774R	25.40	25.40	20.23	11.00	2.00	21.22
LL13B5284R	50.00	25.40	42.47	5.90	2.00	47.90
LL13B5247R	75.00	25.40	64.39	4.50	2.00	73.41
LL13B5552R	100.00	25.40	86.18	3.90	2.00	98.63
LL13B5454R	200.00	25.40	173.10	2.90	2.00	198.99
